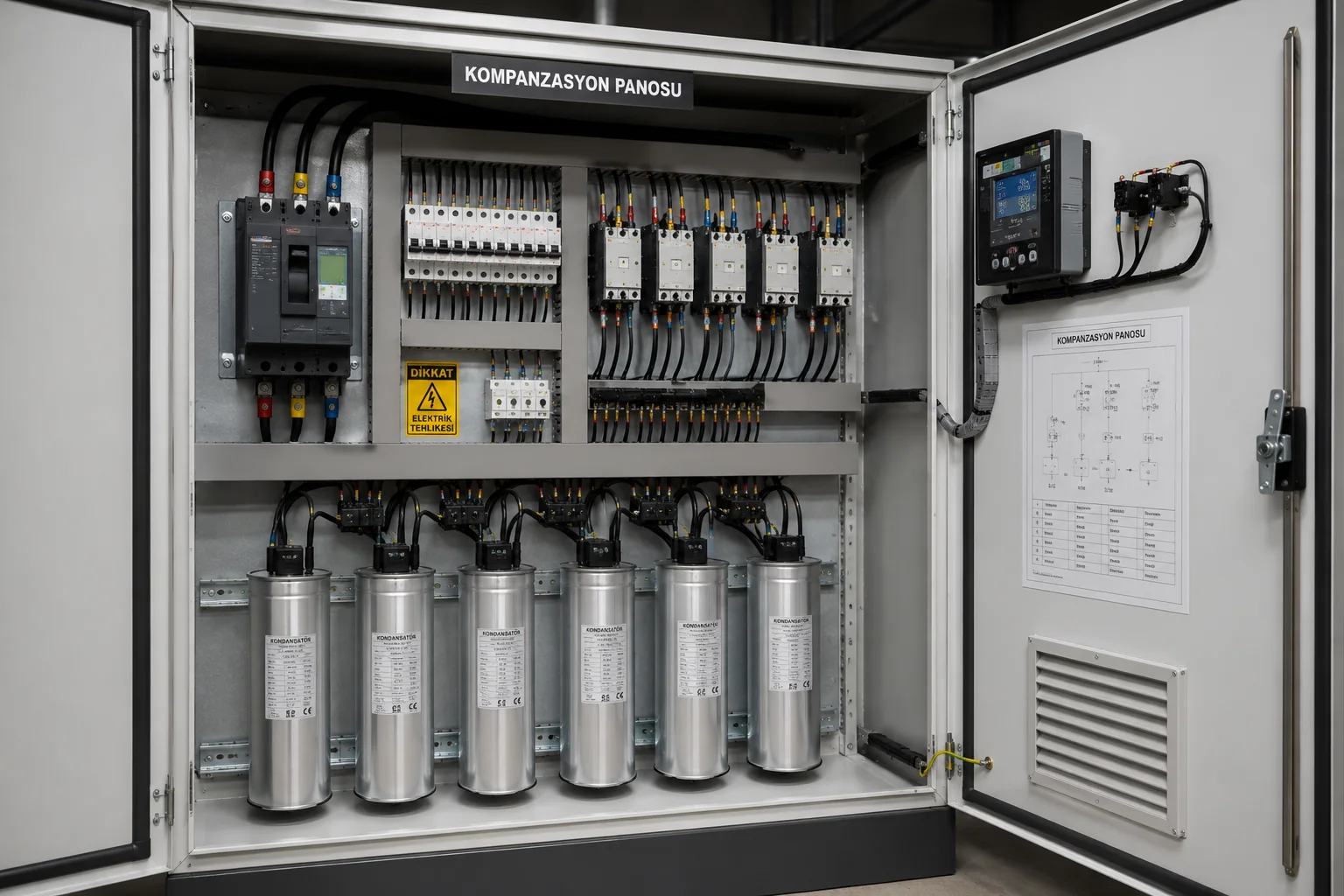

Kompanzasyon Panosu; işletmelerde reaktif gücü kontrol etmek, güç faktörünü düzenli izlemek, kondansatör kademelerini doğru zamanda devreye almak ve elektrik sisteminin daha dengeli çalışması için kullanılan özel elektrik panosudur. Fabrika, atölye, sanayi tesisi, depo, market, otel, okul, iş merkezi, mağaza ve ticari yapılarda kompanzasyon panosu enerji altyapısının en kritik bölümlerinden biridir.
Elektrik sistemlerinde motor, pompa, fan, kompresör, kaynak makinesi, klima, asansör, üretim makinesi, trafo, balast, inverter, UPS, sürücü, soft starter ve endüktif yükler reaktif güç ihtiyacı oluşturabilir. Bu yükler aktif iş üretirken manyetik alan için reaktif enerji çeker. Reaktif güç kontrol edilmediğinde güç faktörü düşebilir, akım artabilir, kablo ve pano üzerinde gereksiz yük oluşabilir.
Kompanzasyon panosunun temel görevi, tesisin anlık ihtiyacına göre kondansatör kademelerini devreye alıp çıkararak reaktif gücü dengede tutmaktır. Bu yapı reaktif güç kontrol rölesi, akım trafosu, kondansatör grupları, kontaktörler, sigortalar, deşarj dirençleri, fan, filtre, pano içi bağlantılar, ölçü cihazları ve topraklama bağlantılarıyla birlikte çalışır.
Bir kompanzasyon panosu yalnızca reaktif ceza düşünülerek kurulmaz. Doğru seçilmiş ve düzenli takip edilen kompanzasyon yapısı; ana pano yükünü, trafo kullanımını, kablo akımlarını, pano içi sıcaklığı ve tesisin elektrik karakterini daha okunabilir hale getirir. Mevcut sistemde sigorta atması, pano içinde ısınma, yanık kokusu veya dengesiz çalışma varsa önce elektrik arıza belirtileri ayrılmalıdır.
Kompanzasyon panosu tasarlanırken işletmenin gerçek yük yapısı bilinmelidir. Motor sayısı, kompresör gücü, pompa ve fan yükleri, üretim makineleri, kaynak makineleri, inverter ve sürücü kullanımı, UPS sistemi, LED aydınlatma, trafo gücü, ana pano yapısı, vardiya düzeni ve yük değişimi birlikte düşünülmelidir. Sadece toplam kVAr değerine bakılarak yapılan seçim sahada beklenen davranışı vermeyebilir.
Reaktif güç kontrol rölesi kompanzasyon panosunun beyni gibi çalışır. Akım trafosundan gelen bilgiye göre güç faktörünü izler, kondansatör kademelerini sırayla devreye alır veya çıkarır. Röle ayarı, kademe sırası, hedef cos phi değeri, gecikme süreleri, akım trafosu yönü ve bağlantı yapısı yanlışsa pano çalışıyor gibi görünse bile reaktif güç doğru dengelenmeyebilir.
Akım trafosu seçimi ve bağlantısı kompanzasyon panosunda çok önemlidir. Akım trafosu oranı, yönü, sekonder bağlantısı, ölçüm noktası ve reaktif röleye giden kablo doğru değilse pano yanlış okuma yapabilir. Bu durumda kondansatör kademeleri gereksiz devreye girebilir, hiç devreye girmeyebilir veya sistem reaktif değeri beklenen aralıkta tutamayabilir.
Kondansatör bankı kompanzasyon panosunun ana güç elemanıdır. Kondansatörlerin kVAr değeri, çalışma gerilimi, sıcaklık dayanımı, kademe yapısı, deşarj süresi, havalandırma durumu ve pano içi yerleşimi uzun ömür için önemlidir. Eskiyen kondansatörlerde kapasite kaybı, şişme, ısınma, sigorta atması veya kademe verimsizliği görülebilir.
Kontaktörler kompanzasyon kademelerini devreye alıp çıkaran anahtarlama elemanlarıdır. Kondansatör kontaktörleri normal yük kontaktörleri gibi düşünülmemelidir; ani devreye girme akımları ve kondansatör karakteri nedeniyle doğru tipte ekipman seçilmelidir. Kontaktör kontaklarının aşınması, ses yapması, yapışması veya ısınması pano davranışını doğrudan etkiler.
Kompanzasyon panosu bulunan işletmelerde ana pano ve kompanzasyon panosu birlikte düşünülmelidir. Ana şalter, sigorta grupları, bara bağlantıları, kablo pabuçları, klemensler, fanlar, filtreler, topraklama barası, pano içi boşluk ve etiketleme düzenli değilse bakım zorlaşır. Yeni pano veya pano düzenleme ihtiyacında pano imalatı başlığı ayrıca kullanılabilir.
Sanayi tesislerinde klasik kompanzasyon panosu her zaman yeterli olmayabilir. İnverter, UPS, kaynak makinesi, sürücü, soft starter, LED sürücü ve elektronik yüklerin yoğun olduğu yapılarda harmonik etkisi dikkate alınmalıdır. Harmonik bulunan tesislerde kondansatörler daha fazla ısınabilir, kontaktörler zorlanabilir, sigortalar atabilir veya kademeler erken arızalanabilir.
Harmonikli işletmelerde detuned reaktörlü kompanzasyon panosu veya harmonik filtreli kademe yapısı gerekebilir. Reaktörlü sistemlerde kondansatör grupları doğrudan şebekeye bağlanmaz; reaktör ile birlikte çalışarak rezonans riskinin azaltılması ve kondansatörlerin daha güvenli çalışması hedeflenir. Bu seçim tesisin harmonik yapısı, yük karakteri ve pano değerleri bilinmeden yapılmamalıdır.
Fabrika, atölye ve üretim tesislerinde kompanzasyon panosu, motor ve makine yoğunluğu nedeniyle daha hassas takip edilir. Pompa, fan, kompresör, konveyör, CNC, paketleme makinesi, kaynak makinesi ve üretim hattı gibi yükler gün içinde farklı davranabilir. Bu tür yapılarda endüstriyel elektrik ve sanayi elektrikçi başlıkları kompanzasyon tarafıyla birlikte düşünülmelidir.
İnverter ve sürücü kullanılan işletmelerde kompanzasyon panosu ayrıca dikkat ister. Sürücülerin oluşturduğu harmonik etkiler, pano içi sıcaklık, kablo güzergâhı, topraklama yapısı, kondansatör seçimi ve reaktör ihtiyacı birlikte ele alınır. Sürücü alarmı, motor kalkış problemi veya inverter tarafında arıza görüldüğünde inverter tamiri başlığı üzerinden teknik talep oluşturulabilir.
Topraklama ve eşpotansiyel bağlantı kompanzasyon panosunda ihmal edilmemelidir. Pano gövdesi, kondansatör grupları, reaktif röle, ölçü ekipmanları, kablo tavaları, ana pano ve bağlı makineler güvenli bir topraklama yapısıyla birlikte çalışmalıdır. Ölçüm ve kayıt ihtiyacı bulunan yapılarda topraklama raporu talebi oluşturulabilir.
Kompanzasyon bakımında yalnızca panonun çalışıp çalışmadığına bakmak yeterli değildir. Kondansatör kapasitesi, kontaktör kontakları, sigorta durumu, reaktif röle ayarları, akım trafosu bağlantısı, kademe sırası, pano içi sıcaklık, fan ve filtreler, kablo pabuçları, klemens sıkılığı, bara bağlantıları ve topraklama hattı birlikte kontrol edilmelidir.
Mevcut kompanzasyon panolarında bakım ihmal edildiğinde kondansatör kapasite kaybı, kontaktör kontak aşınması, sigorta atması, reaktif röle ayar hatası, akım trafosu bağlantı problemi, fan arızası, pano içi ısınma, gevşek bağlantı ve harmonik kaynaklı zorlanmalar görülebilir. Pano içinde yanık kokusu, şişmiş kondansatör, erime, renk değişimi veya sürekli atan sigorta varsa sistem bekletilmemelidir.
Reaktif ceza görülen işletmelerde yalnızca yeni kondansatör eklemek doğru sonuç vermeyebilir. Önce mevcut panonun kademe yapısı, röle ayarı, akım trafosu bağlantısı, kondansatör sağlığı, harmonik durumu, yük değişimi, ana pano beslemesi ve tesis çalışma saatleri birlikte incelenmelidir. Aynı işletmede gündüz üretim, gece düşük yük veya dönemsel makine kullanımı farklı kompanzasyon davranışı oluşturabilir.
Kompanzasyon panosu yeni kurulacaksa işletme tipi, trafo gücü, ana pano yapısı, motor ve makine listesi, yük profili, sürücü kullanımı, harmonik ihtimali, pano yeri, havalandırma durumu, kablo mesafesi ve bakım erişimi baştan düşünülmelidir. Büyük uygulama ve altyapı işleri için elektrik taahhüt firmaları başlığı ayrıca kullanılabilir.
Kompanzasyon panosu talebi bırakırken şehir, işletme tipi, elektrik faturası, reaktif tüketim durumu, trafo gücü, ana pano fotoğrafı, mevcut kompanzasyon panosu fotoğrafı, akım trafosu oranı, yük listesi, motor sayısı, sürücü kullanımı, harmonik şüphesi ve varsa reaktif ceza bilgisi yazılmalıdır. Bu bilgiler pano gücü, kademe yapısı, bakım ihtiyacı ve harmonik filtre gereksinimi hakkında daha doğru ön ayrım yapılmasını sağlar.
Hizmet Kapsamı
- Kompanzasyon panosu kurulumu ve pano yenileme talepleri
- Reaktif güç kontrolü, güç faktörü takibi ve reaktif ceza riskinin incelenmesi
- Kondansatör bankı, kademe yapısı ve kVAr ihtiyacının belirlenmesi
- Reaktif güç kontrol rölesi, akım trafosu ve ölçüm bağlantılarının kontrolü
- Kompanzasyon kontaktörü, sigorta, klemens, kablo ve bara bağlantılarının incelenmesi
- Kondansatör kapasite kaybı, şişme, ısınma ve kademe arızalarının ayrıştırılması
- Fan, filtre, pano içi havalandırma ve sıcaklık kontrolü
- Harmonik etkisi bulunan tesislerde harmonik filtreli kompanzasyon ihtiyacının incelenmesi
- Detuned reaktörlü kompanzasyon panosu taleplerinin sınıflandırılması
- Mevcut kompanzasyon panosunun revizyonu, temizlik, bağlantı ve etiketleme kontrolü
- Fabrika, atölye, depo, iş merkezi, otel, okul ve ticari yapılarda kompanzasyon talepleri
- Elektrik faturası, reaktif tüketim ve pano durumuna göre ihtiyaç bilgilerinin alınması
Kullanım Alanları
- Fabrika ve üretim tesisleri
- Sanayi siteleri ve atölyeler
- Depo, lojistik merkezi ve soğuk hava tesisleri
- Market, mağaza, otel, okul ve iş merkezleri
- Motor, pompa, fan, kompresör ve asansör kullanılan yapılar
- Kaynak makinesi, inverter, UPS ve sürücü bulunan işletmeler
- Ana dağıtım panosu ve trafo merkezi olan tesisler
- Reaktif ceza riski bulunan ticari abonelikler
- Kompanzasyon panosu eski, arızalı veya yetersiz kalan işletmeler
- Harmonik filtreli kompanzasyon ihtiyacı olabilecek sanayi alanları
Teknik Bilgiler
Kompanzasyon panosunda temel prensip, tesisin reaktif güç ihtiyacına göre kondansatör kademelerini doğru zamanda devreye almak ve devreden çıkarmaktır. Reaktif güç kontrol rölesi, akım trafosundan aldığı bilgiyle tesisin güç faktörünü izler; ihtiyaç oluştuğunda uygun kondansatör kademesini çalıştırır. Bu yapı doğru kurulduğunda tesisin reaktif güç dengesi daha kontrollü hale gelir, elektrik altyapısı daha düzenli çalışır ve reaktif ceza riski azalır.
Kompanzasyon panosu yalnızca kondansatörlerin bulunduğu bir pano gibi düşünülmemelidir. Reaktif güç kontrol rölesi, kondansatör kademeleri, kontaktörler, sigortalar, akım trafosu, kablo bağlantıları, bara düzeni, pano havalandırması, fan, filtre, ölçü cihazları, topraklama bağlantısı ve yük karakteri aynı bütün içinde incelenmelidir. Panodaki tek bir hatalı bağlantı, tüm sistemin yanlış kademe almasına veya hiç kompanzasyon yapmamasına neden olabilir.
Bir kompanzasyon panosunda kondansatörler çoğu zaman tek parça büyük değer yerine kademeli yapı halinde hazırlanır. Kademeli yapı, işletmenin değişken yüklerine daha hassas karşılık verir. Motorların, kompresörlerin, pompaların, fanların, kaynak makinelerinin veya üretim makinelerinin devreye girip çıkması reaktif güç ihtiyacını sürekli değiştirir. Kademe değerleri yanlış seçilirse pano çalışıyor görünse bile güç faktörü istenen aralıkta kalmayabilir.
Reaktif güç kontrol rölesinin doğru ayarlanması kompanzasyon panosunun kalbidir. Cos φ hedefi, kademe alma süresi, kademe bırakma süresi, akım trafosu oranı, bağlantı yönü, gerilim algısı ve alarm değerleri tesisin yük yapısına göre kontrol edilmelidir. Yanlış ayarlı röle gereksiz kademe alabilir, kademeleri geç devreye sokabilir, aşırı kompanzasyon oluşturabilir veya sistemin reaktif güç ihtiyacına geç cevap verebilir.
Akım trafosu bağlantısı kompanzasyon panosunun doğru çalışması için kritik noktadır. Akım trafosu oranı, yönü, bağlantı noktası ve reaktif röleye gelen sinyal hatalıysa pano yanlış ölçüm yapar. Bu durumda kondansatör kademeleri gereksiz devreye girebilir, hiç devreye girmeyebilir veya tesis yüküne ters davranabilir. Akım trafosu yalnızca mekanik olarak takılmış kabul edilmemeli; ölçüm yönü, sekonder bağlantısı ve röle üzerindeki okuma değeri birlikte kontrol edilmelidir.
Kondansatörler zamanla kapasite kaybedebilir. Aşırı sıcaklık, harmonik etkisi, sık anahtarlama, yetersiz havalandırma, yaşlanma, yanlış kademe yapısı ve yüksek ortam sıcaklığı kondansatör ömrünü azaltır. Kapasite kaybı olduğunda pano devreye giriyor görünse bile reaktif güç dengesi istenen seviyede kalmayabilir. Şişmiş, ısınmış, akımı düşmüş veya sigortası atan kondansatör kademeleri dikkatle incelenmelidir.
Kontaktörler kompanzasyon panosunda sık devreye girip çıkan ekipmanlardır. Kondansatör anahtarlamasına uygun kontaktör kullanılmazsa kontaklar erken yıpranabilir, yapışma, ses, ısınma, ark izi veya kademe arızası oluşabilir. Kondansatör kademelerinde kullanılan kontaktör, sigorta ve kablo yapısı kondansatör akımına, anahtarlama sıklığına ve pano içi sıcaklığa uygun seçilmelidir.
Kompanzasyon panosunda sigorta seçimi yalnızca nominal akıma göre yapılmamalıdır. Kondansatör devreye girerken oluşan ani akım, pano içi sıcaklık, kablo kesiti, kontaktör yapısı ve kademe gücü birlikte düşünülmelidir. Sigortanın sık atması her zaman sigortanın zayıf olduğu anlamına gelmez; kondansatör arızası, kontaktör yapışması, harmonik etkisi, gevşek bağlantı veya yanlış kademe seçimi aynı belirtiyi oluşturabilir.
Harmonik bulunan tesislerde kompanzasyon panosu daha dikkatli kurulmalıdır. İnverter, sürücü, UPS, kaynak makinesi, soft starter, LED sürücüler ve elektronik güç kaynakları harmonik oluşturabilir. Harmonikler kondansatörlerde ısınma, sigorta atması, pano arızası, kontaktör yıpranması ve rezonans riski meydana getirebilir. Bu tip yapılarda reaktörlü veya harmonik filtreli kompanzasyon panosu gerekebilir. Sürücü kaynaklı arızalarda inverter tamiri tarafındaki belirtiler de ayrıca incelenmelidir.
Pano içi havalandırma, kompanzasyon panosunun ömrünü doğrudan etkiler. Kondansatörler, kontaktörler, reaktörler ve bağlantı noktaları çalışma sırasında ısı üretir. Fanın çalışmaması, filtrenin tıkanması, pano içinin tozlanması, pano kapaklarının kapalı hava akışını engellemesi veya ortam sıcaklığının yüksek olması kondansatör ve kontaktör ömrünü azaltabilir. Kompanzasyon panosu sıcak, tozlu ve havasız ortamda uzun süre sağlıklı çalışamaz.
Pano içi bağlantı düzeni kompanzasyon arızalarının önemli nedenlerinden biridir. Gevşek klemens, oksitlenmiş kablo pabucu, yetersiz sıkılmış bara bağlantısı, yanlış kademeye bağlanmış kondansatör, etiketsiz kablo ve karışık röle bağlantısı arıza takibini zorlaştırır. Düzenli kablo kanalı, okunabilir etiketleme, doğru klemens sırası ve sağlam bara bağlantısı için pano imalatı kalitesi önemlidir.
Topraklama ve pano gövde bağlantısı kompanzasyon panolarında ihmal edilmemelidir. Metal pano gövdesi, kapak bağlantısı, ölçü ekipmanları, reaktör gövdeleri, kablo ekranları ve tesisin ana topraklama hattı güvenli şekilde bağlanmalıdır. Zayıf topraklama; kaçak akım, parazit, ölçüm hatası, ekipman arızası ve kullanıcı güvenliği açısından risk oluşturabilir. Ölçüm kaydı gereken işletmelerde topraklama raporu ayrıca önem taşır.
Reaktif ceza görülen işletmelerde yalnızca kondansatör eklemek yeterli olmayabilir. Önce tesisin yük profili, çalışma saatleri, motor sayısı, sürücü kullanımı, akım trafosu bağlantısı, mevcut kademe değerleri, reaktif röle ayarı, kondansatör akımları ve fatura kayıtları birlikte incelenmelidir. Bazı işletmelerde sorun kondansatör eksikliği değil; yanlış akım trafosu yönü, çalışmayan kademe, kapasite kaybı veya harmonik etkisidir.
Endüstriyel tesislerde kompanzasyon panosu, üretim ekipmanlarının çalışma düzeninden doğrudan etkilenir. Büyük motorlar, kompresörler, pompalar, fanlar, CNC tezgâhları, kaynak makineleri ve paketleme hatları devreye girip çıktıkça reaktif güç ihtiyacı değişir. Bu nedenle endüstriyel elektrik altyapısı, pano kapasitesi, motor yükleri ve kompanzasyon yapısı birlikte düşünülmelidir.
Kompanzasyon panosu bakımında reaktif röle ekranı, cos φ değeri, kademe devreye alma sırası, kondansatör akımları, sigorta durumu, kontaktör sesleri, pano içi sıcaklık, fan-filtre durumu, kablo ve klemens bağlantıları, akım trafosu bağlantısı ve reaktif tüketim kayıtları birlikte incelenmelidir. Amaç yalnızca arızalı parçayı değiştirmek değil; panonun neden yetersiz kaldığını, hangi kademenin çalışmadığını ve arızanın tekrar etme ihtimalini anlamaktır.
Kompanzasyon panosu talebinde tesis tipi, kurulu güç, trafo gücü, işletmede kullanılan motor ve sürücüler, mevcut pano fotoğrafı, reaktif ceza durumu, elektrik faturası bilgisi, röle ekranı, kademe sayısı, kondansatör değerleri, harmonik şüphesi ve arızanın ne zamandır devam ettiği net yazılmalıdır. Bu bilgiler doğru verildiğinde pano kapasitesi, kademe yapısı, bakım ihtiyacı ve ölçüm tarafı daha sağlıklı ayrılır.
