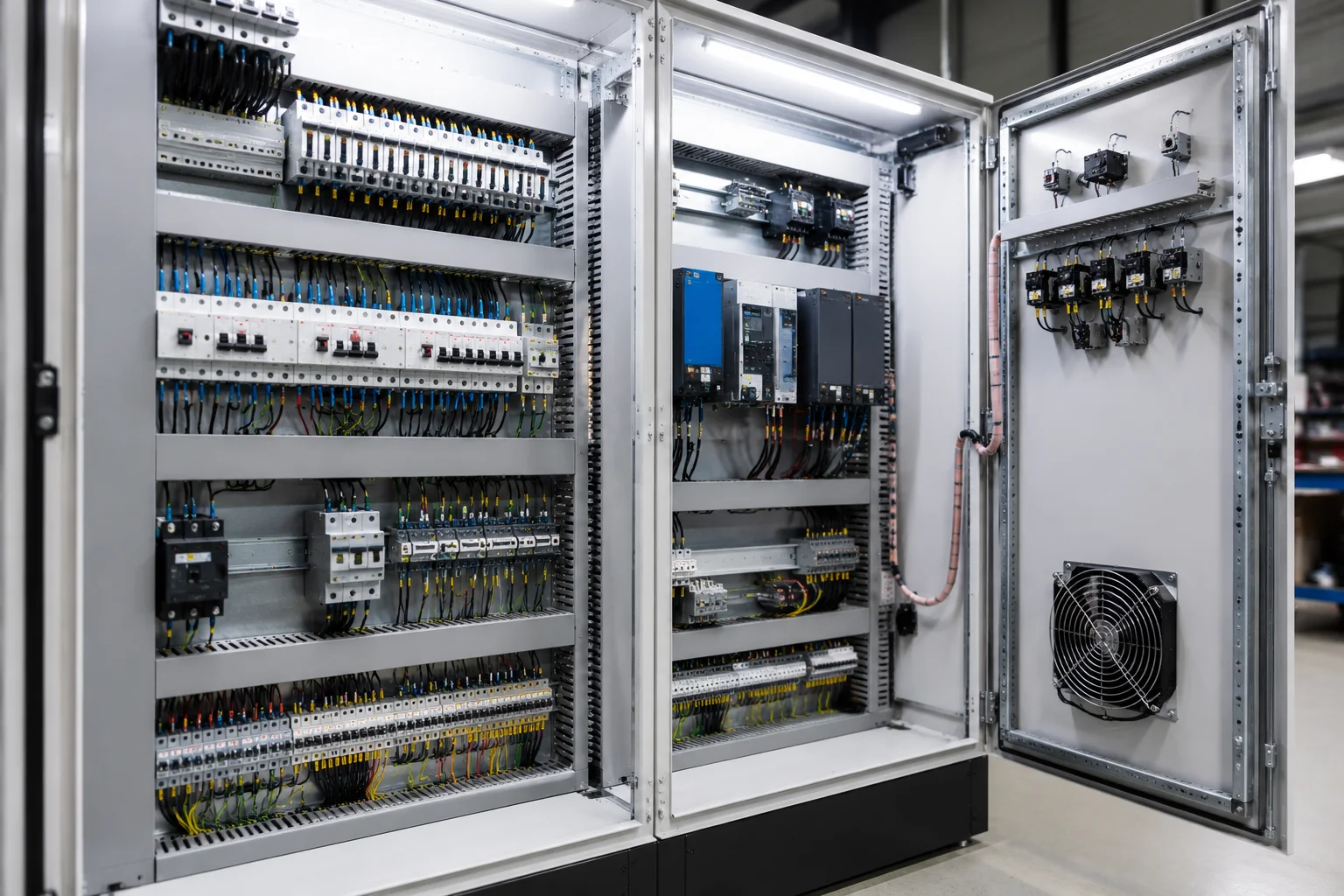

Pano İmalatı; elektrik enerjisinin güvenli, düzenli ve kontrol edilebilir şekilde dağıtılması için kullanılan elektrik panosu, ana dağıtım panosu, tali pano, MCC panosu, otomasyon panosu, makine kontrol panosu, kompanzasyon panosu ve özel makine panolarını kapsayan teknik hizmet başlığıdır. Bir pano yalnızca sac gövde içine sigorta yerleştirmekten ibaret değildir; enerjinin hangi hatlara ayrılacağını, ekipmanın nasıl korunacağını, arıza takibinin nasıl yapılacağını ve işletmenin elektrik düzeninin ne kadar sağlıklı kalacağını belirleyen ana merkezdir.
Elektrik panosu hazırlanırken önce yapının veya makinenin gerçek yük ihtiyacı anlaşılmalıdır. Aydınlatma, priz, motor, pompa, kompresör, fan, konveyör, fırın, soğutucu, kaynak makinesi, kamera, alarm, yangın algılama, turnike, otomasyon ekipmanı ve üretim hattı aynı davranışı göstermez. Bu nedenle pano içinde hat ayrımı, sigorta seçimi, kablo kesiti, kontaktör kapasitesi, klemens dizilimi, bara ölçüsü, kaçak akım koruması, topraklama bağlantısı ve pano içi yerleşim birlikte düşünülmelidir.
Bir elektrik panosunda ana şalter, otomatik sigorta, kaçak akım rölesi, parafudr, kontaktör, termik röle, motor koruma şalteri, güç kaynağı, PLC, röle, klemens, bara, kablo kanalı, fan, filtre, ölçü cihazı, sinyal lambası ve etiketleme düzeni aynı bütünün parçalarıdır. Bu parçalar rastgele yerleştirildiğinde pano kalabalık görünür, kablo takibi zorlaşır, bakım süresi uzar ve arıza anında doğru hattı bulmak güçleşir.
Pano imalatında ilk amaç düzenli ve güvenli enerji dağıtımıdır. Ana besleme, tali çıkışlar, motor hatları, priz grupları, aydınlatma devreleri, zayıf akım beslemeleri ve makine hatları birbirinden ayrılmadığında sigorta atması, priz ısınması, düşük gerilim, pano içinde aşırı sıcaklık, kontaktör arızası, kaçak akım rölesinin sık atması ve kablo karmaşası görülebilir. Mevcut yapıda arıza belirtileri varsa önce elektrik arıza tarafı ayrılmalıdır.
Yeni pano imalatında kullanılacak ekipman yalnızca marka veya fiyatla seçilmez. Akım değeri, kısa devre dayanımı, kutup sayısı, çalışma gerilimi, ortam sıcaklığı, pano içi havalandırma, montaj şekli, kablo giriş yönü, bakım erişimi, yedek alan, etiketleme ve ileride yapılacak ilaveler birlikte düşünülür. Plansız yapılan pano, ilk gün çalışsa bile zamanla ısınma, gevşeme, kararma, koku ve tekrarlayan arıza oluşturabilir.
Ana dağıtım panosu bir tesisin enerji girişini ve ana yük ayrımını taşır. Bu panolarda ana şalter, giriş koruması, bara sistemi, ölçüm ekipmanı, kaçak akım koruması, parafudr, tali çıkış sigortaları, kablo pabuçları ve topraklama barası düzenli olmalıdır. Ana dağıtım panosunda yapılacak yanlış bir seçim, yalnızca bir hattı değil, binanın veya işletmenin tamamını etkileyebilir.
Tali panolar kat, bölüm, makine grubu, ofis, depo, üretim alanı veya yardımcı tesis gibi alanların enerji ayrımında kullanılır. Tali panoda aydınlatma, priz, klima, makine, kamera, alarm ve özel ekipman hatları ayrı düşünülürse arıza takibi daha hızlı yapılır. Yeni hat çekimi, priz hattı, aydınlatma hattı ve bina içi altyapı işleri için elektrik tesisatı başlığı ayrıca kullanılabilir.
MCC panoları motorların kontrolü, korunması ve enerji dağıtımı için kullanılır. Pompa, fan, kompresör, konveyör, mikser, üretim makinesi ve yardımcı ekipmanların motor hatları bu panolarda düzenli şekilde toplanır. Motor koruma şalteri, kontaktör, termik röle, sürücü, soft starter, kumanda devresi, klemens ve sinyal ekipmanları doğru ayrılmadığında motor arızası, faz kaybı, termik atması ve üretim duruşu yaşanabilir.
Otomasyon panoları daha hassas bir düzen ister. PLC, HMI, 24VDC güç kaynağı, röle çıkışları, sensör beslemeleri, emniyet rölesi, sürücüler, haberleşme modülleri, ekranlı kablolar, sinyal klemensleri ve saha bağlantıları aynı pano içinde bulunabilir. Bu panolarda güç kabloları ile sinyal kablolarının ayrımı, topraklama, kablo numaralandırması, klemens dizilimi ve pano içi sıcaklık daha kritik hale gelir.
Makine kontrol panolarında pano düzeni doğrudan makinenin çalışma davranışını etkiler. Acil stop hattı, kapı emniyeti, fotosel, limit switch, yaklaşım sensörü, motor kontaktörü, sürücü, servo, inverter, PLC girişi, röle çıkışı ve operatör paneli aynı kontrol zincirinde yer alır. Makine durması, motorun kalkmaması, sürücünün alarm vermesi veya sensör sinyalinin kaybolması durumunda endüstriyel elektrik tarafı da birlikte düşünülmelidir.
Kompanzasyon panosu reaktif güç kontrolü için kullanılır. Kondansatör grupları, kontaktörler, reaktif röle, sigortalar, harmonik filtre, fan, pano içi havalandırma ve yük değişimleri doğru planlanmadığında pano içinde ısınma, kontaktör sesi, kondansatör arızası veya reaktif ceza riski oluşabilir. Reaktif güç tarafı için kompanzasyon panosu başlığı ayrıca kullanılabilir.
Topraklama ve eşpotansiyel bağlantı pano imalatında sonradan düşünülmez. Pano gövdesi, kapak bağlantısı, toprak barası, metal konstrüksiyon, kablo tavaları, motor gövdeleri, makine şaseleri ve koruma iletkenleri düzenli bir topraklama yapısıyla bağlanmalıdır. Ölçüm ve belge ihtiyacı olan yapılarda topraklama raporu talebi oluşturulabilir.
Pano içi kablolama düzeni kaliteyi doğrudan gösterir. Kablo kanalı doluluğu, kablo kıvrım payı, renk düzeni, kablo numarası, klemens sırası, kablo pabucu sıkılığı, bara bağlantısı, kablo girişleri, rakor kullanımı ve etiketleme temiz değilse pano arıza anında anlaşılması zor bir yapıya dönüşür. İyi hazırlanmış panoda her çıkış, her klemens ve her ekipman neye ait olduğunu açık şekilde gösterir.
Etiketleme pano imalatının küçük görünen ama en değerli parçalarından biridir. Sigorta grupları, motor çıkışları, priz hatları, aydınlatma devreleri, PLC giriş çıkışları, sürücü beslemeleri, klemens numaraları ve saha kabloları açıkça etiketlenmediğinde bakım sırasında zaman kaybı oluşur. Etiketli pano, arıza takibini, ilave hat yapılmasını ve ekipman değişimini kolaylaştırır.
Pano içi sıcaklık ve havalandırma da imalat aşamasında düşünülmelidir. Sürücü, güç kaynağı, kontaktör, reaktif ekipman, yoğun sigorta grubu ve yüksek akım taşıyan bağlantılar pano içinde ısı oluşturur. Fan, filtre, pano yerleşimi, kablo yoğunluğu, ortam sıcaklığı ve pano hacmi uygun değilse ekipman ömrü kısalabilir, sürücü alarm verebilir veya bağlantı noktalarında ısınma görülebilir.
Sanayi tesislerinde pano imalatı; motor, kompresör, pompa, konveyör, üretim hattı, CNC, paketleme makinesi, kaynak makinesi, fırın ve soğutucu gibi ekipmanlarla birlikte planlanmalıdır. Bu tür alanlarda pano yalnızca enerji dağıtmaz; üretim düzenini, bakım hızını ve makine güvenliğini de etkiler. Sanayi tarafındaki işler için sanayi elektrikçi başlığı ayrıca kullanılabilir.
İnverter, servo sürücü ve motor kontrol ekipmanları kullanılan panolarda kablo güzergâhı daha dikkatli kurulmalıdır. Güç kabloları, motor çıkışları, fren direnci, ekranlı kablo, topraklama, pano havalandırması ve sürücü mesafeleri aynı plan içinde ele alınır. Sürücü arızası, motor kalkmaması veya alarm kodu bulunan işletmelerde inverter tamiri ve servo motor tamiri başlıkları üzerinden teknik talep oluşturulabilir.
Kamera, alarm, yangın algılama, turnike, kartlı geçiş ve personel takip sistemleri için hazırlanan besleme panoları da düzenli kurulmalıdır. Adaptör, UPS, sigorta grubu, zayıf akım beslemesi, kablo çıkışı ve etiketleme doğru yapılmazsa arıza anında hangi sistemin etkilendiği anlaşılmayabilir. Bu alanlarda kamera sistemleri, yangın alarm sistemleri, turnike sistemi ve personel takip sistemi başlıkları ayrıca kullanılabilir.
Pano yenileme işleri eski panolarda sık görülür. Etiketsiz sigortalar, karışık kablolar, gevşek klemensler, eski kontaktörler, yetersiz kablo kesiti, paslanmış gövde, kapağı kapanmayan pano, çalışmayan fan, yanık kokusu ve tekrar eden arızalar pano yenileme ihtiyacını gösterir. Mevcut panoda arıza varsa yalnızca ekipman değişimi değil, pano düzeni ve yük ayrımı birlikte ele alınmalıdır.
Test ve devreye alma aşaması pano imalatının son kontrol noktasıdır. Giriş çıkış bağlantıları, sigorta grupları, faz sırası, motor yönü, kaçak akım ekipmanı, topraklama bağlantısı, klemens sırası, PLC giriş çıkışları, sürücü beslemesi, butonlar, sinyal lambaları, fanlar ve etiketleme teslimden önce tek tek kontrol edilmelidir. Test edilmemiş pano sahada zaman kaybı ve tekrar iş çıkarabilir.
Pano imalatı talebi bırakırken şehir, pano tipi, kullanım amacı, mevcut pano fotoğrafı, besleme gücü, motor sayısı, cihaz listesi, üç faz ihtiyacı, otomasyon ekipmanı, kompanzasyon ihtiyacı, saha şartı ve varsa elektrik projesi belirtilmelidir. Bu bilgiler pano ölçüsü, ekipman seçimi, kablo kesiti, klemens yapısı, etiketleme ve uygulama kapsamının daha doğru ayrılmasını sağlar.
Hizmet Kapsamı
- Elektrik panosu imalatı ve pano düzenleme talepleri
- Ana dağıtım panosu ve tali pano hazırlanması
- MCC panosu, motor kontrol panosu ve makine besleme panoları
- Otomasyon panosu, PLC panosu ve kumanda panosu işleri
- Kompanzasyon panosu, reaktif güç kontrolü ve kondansatör grubu yerleşimi
- Sigorta, şalter, kontaktör, termik röle, motor koruma ve kaçak akım ekipmanı seçimi
- Bara, klemens, kablo kanalı, pano içi kablolama ve etiketleme düzeni
- Fan, filtre, pano içi havalandırma ve sıcaklık kontrolü planlaması
- Pano revizyonu, eski pano yenileme ve karışık kablo düzeninin toparlanması
- Makine, pompa, fan, kompresör, konveyör ve üretim hattı panoları
- Topraklama barası, pano gövde bağlantısı ve koruma iletkeni düzeni
- Devre numarası, hat ayrımı, klemens etiketleri ve pano içi okunabilirlik çalışmaları
- Montaj sonrası kontrol, test, devreye alma hazırlığı ve arıza takibini kolaylaştıran düzenleme
Kullanım Alanları
- Fabrika ve sanayi tesisleri
- Atölye, imalathane ve üretim alanları
- Depo, lojistik alanı ve paketleme hatları
- Mağaza, işyeri, restoran, ofis ve ticari yapılar
- Apartman, site, okul, otel ve ortak kullanım alanları
- Pompa, fan, kompresör, konveyör ve motor kontrol sistemleri
- PLC, HMI, sensör, inverter ve otomasyon ekipmanları bulunan makineler
- Elektrik dağıtım, aydınlatma, priz ve kuvvet hatları
- Kompanzasyon, reaktif güç kontrolü ve enerji izleme alanları
- Eski pano yenileme, ilave hat ve kapasite artışı gereken işletmeler
Teknik Bilgiler
Pano imalatı işinde ilk aşama, panonun hangi yükleri taşıyacağını ve hangi ekipmanları kontrol edeceğini doğru ayırmaktır. Aydınlatma, priz, motor, makine, kompresör, pompa, fan, kamera, alarm, yangın algılama, turnike, PDKS ve otomasyon ekipmanları farklı akım, koruma ve kontrol ihtiyacına sahiptir. Bu nedenle pano içinde her hattın görevi, sigorta değeri, kablo kesiti, klemens numarası, çıkış noktası ve bağlı olduğu ekipman net olmalıdır.
Elektrik panosu yalnızca sigortaların toplandığı bir kutu gibi düşünülmemelidir. Ana enerji girişi, yük dağılımı, koruma ekipmanları, kumanda devreleri, topraklama barası, nötr barası, kablo kanalları, fan, filtre, ölçü cihazları, etiketleme ve bakım erişimi aynı düzen içinde kurulmalıdır. Temiz pano imalatı, arıza anında hangi hattın hangi cihazı beslediğini okunabilir hale getirir.
Ana şalter, otomatik sigorta, kaçak akım rölesi, kontaktör, termik röle, motor koruma şalteri, röle, güç kaynağı, sürücü, soft starter ve ölçü ekipmanları pano yüküne uygun seçilmelidir. Ekipman seçimi yapılırken çalışma akımı, kısa devre dayanımı, ortam sıcaklığı, pano içi yerleşim, kablo girişleri, havalandırma ve bakım alanı dikkate alınır. Yanlış seçilen ekipman panoda ısınma, sigorta atması, kontaktör arızası ve üretim duruşu oluşturabilir.
Pano içi kablolama düzeni uzun ömürlü kullanım için çok önemlidir. Kablo kanalı, klemens sırası, kablo pabuçları, bara bağlantıları, nötr ve toprak barası, kumanda kabloları ve güç kabloları düzenli yerleşmelidir. Kablo karışıklığı, gevşek bağlantı, yetersiz sıkma, etiketsiz çıkış ve karışık klemens dizilimi arıza anında zaman kaybına neden olur.
Ana dağıtım panolarında yük dağılımı ve faz dengesi dikkatle kurulmalıdır. Bir fazın fazla yüklenmesi, gevşek bara bağlantısı, yanlış sigorta seçimi veya yetersiz kablo kesiti panoda ısınma, düşük gerilim, aralıklı enerji kesintisi ve ekipman arızası oluşturabilir. Ana pano, tali panolar ve makine panoları arasında enerji dağılımı açık, okunabilir ve bakım yapılabilir şekilde hazırlanmalıdır.
MCC panolarında motorların güvenli kontrolü için kontaktör, termik röle, motor koruma şalteri, sigorta, kumanda devresi, acil stop hattı ve gerekirse inverter veya soft starter yapısı birlikte ele alınır. Motor sayısı, motor gücü, kalkış şekli, çalışma sıklığı, mekanik yük, proses ihtiyacı ve bakım erişimi pano tasarımını doğrudan etkiler. Motorların düzensiz çalışması bazen motor arızası değil, pano içindeki kontrol ve koruma düzeniyle ilişkilidir.
Otomasyon panolarında PLC, 24VDC güç kaynağı, röleler, sensör beslemeleri, dijital giriş çıkışlar, analog sinyaller, haberleşme modülleri, sürücü bağlantıları ve saha klemensleri düzenli ayrılmalıdır. Güç kabloları ile kumanda kabloları rastgele taşınmamalı; ekranlı kablo bağlantıları, ortak eksi düzeni, topraklama ve pano içi sıcaklık dikkatle kontrol edilmelidir. Fabrika ve makine hatlarında bu yapı endüstriyel elektrik altyapısının en kritik parçalarından biridir.
İnverter ve sürücü bulunan panolarda kablo güzergâhı, soğutma, ekranlama, motor çıkışı, fren direnci, DC bus davranışı, pano fanı, filtre temizliği ve topraklama düzeni ayrı önem taşır. Sürücüler sıcak, tozlu ve sıkışık panolarda daha hızlı yıpranabilir. Overcurrent, phase loss, ground fault veya overheating gibi alarmlar bazen cihaz arızası değil; motor kablosu, yük, pano beslemesi veya havalandırma problemiyle ilişkili olabilir. Bu tip arızalarda inverter tamiri tarafı ayrıca incelenir.
Kompanzasyon panolarında kondansatör grupları, kontaktör, sigorta, reaktif güç kontrol rölesi, akım trafosu bağlantısı, pano havalandırması ve yük değişimleri birlikte düşünülmelidir. İşletmede inverter, UPS, kaynak makinesi, sürücü ve elektronik yükler yoğun ise harmonik etkiler ayrıca dikkate alınmalıdır. Reaktif ceza, kademe arızası, kondansatör şişmesi, kontaktör yapışması veya pano içinde ısınma görülen işletmelerde kompanzasyon panosu ayrı teknik çalışma ister.
Topraklama barası ve nötr düzeni pano imalatında karışmaması gereken temel bölümlerdir. Metal pano gövdesi, kapak bağlantısı, bara sistemi, motor gövdeleri, makine şaseleri, sürücüler ve zayıf akım ekipmanları güvenli topraklama düzenine ihtiyaç duyar. Topraklama zayıfsa kaçak akım arızası, parazit, sensör hatası, haberleşme problemi ve kullanıcı güvenliği riski oluşabilir. Ölçüm ve kayıt gereken yapılarda topraklama raporu ayrıca önem kazanır.
Pano içinde ısınma, gevşek bağlantı ve kötü havalandırma en sık görülen arıza nedenleri arasındadır. Klemens, bara, sigorta, kontaktör, röle, sürücü ve kablo pabuçları zamanla titreşim, yüksek akım, toz ve sıcaklık nedeniyle yıpranabilir. Fan çalışmıyorsa, filtre tıkalıysa, pano içi çok doluysa veya kablo kanalları hava akışını kapatıyorsa ekipman ömrü kısalır.
Etiketleme pano imalatının küçük görünen ama arıza anında büyük fark oluşturan bölümüdür. Hangi sigortanın hangi hattı beslediği, hangi klemensin hangi makineye gittiği, hangi kontaktörün hangi motoru çalıştırdığı ve hangi çıkışın hangi ekipmana ait olduğu açık olmalıdır. Etiketsiz panolarda arıza takibi zorlaşır, yanlış hatta müdahale riski artar ve bakım süresi uzar.
Şantiye panosu, makine panosu, ana dağıtım panosu, tali pano, MCC panosu ve otomasyon panosu aynı mantıkla üretilmez. Kullanım ortamı, yük tipi, pano konumu, dış ortam şartı, toz, nem, sıcaklık, kablo giriş yönü, bakım erişimi ve güvenlik ihtiyacı pano yapısını değiştirir. Atölye, fabrika, depo, restoran, otel, okul ve sanayi alanlarında pano imalatı kullanım şartına göre ayrı planlanmalıdır.
Pano imalatı tamamlandıktan sonra yalnızca enerji vermek yeterli değildir. Bağlantı sıkılığı, klemens düzeni, etiketler, sigorta grupları, kaçak akım koruması, toprak barası, nötr barası, fan ve filtre, kapak bağlantıları, ölçü cihazları, kumanda devresi ve çıkış hatları kontrol edilmelidir. Yük altında çalışma davranışı görülmeden pano teslimi eksik kalır.
Pano talebi oluştururken kullanım amacı, mevcut enerji gücü, üç faz ihtiyacı, bağlanacak cihazlar, motor güçleri, makine sayısı, kompresör, pompa, fan, aydınlatma, priz grupları, otomasyon ekipmanları, kamera ve yangın sistemi gibi ihtiyaçlar net yazılmalıdır. Mevcut pano fotoğrafı, cihaz listesi, motor etiketleri, sigorta grupları ve arıza belirtileri teknik ayrımı hızlandırır. Düzenli hazırlanan pano, işletme güvenliğini artırır ve ileride yapılacak bakımın daha anlaşılır olmasını sağlar.
