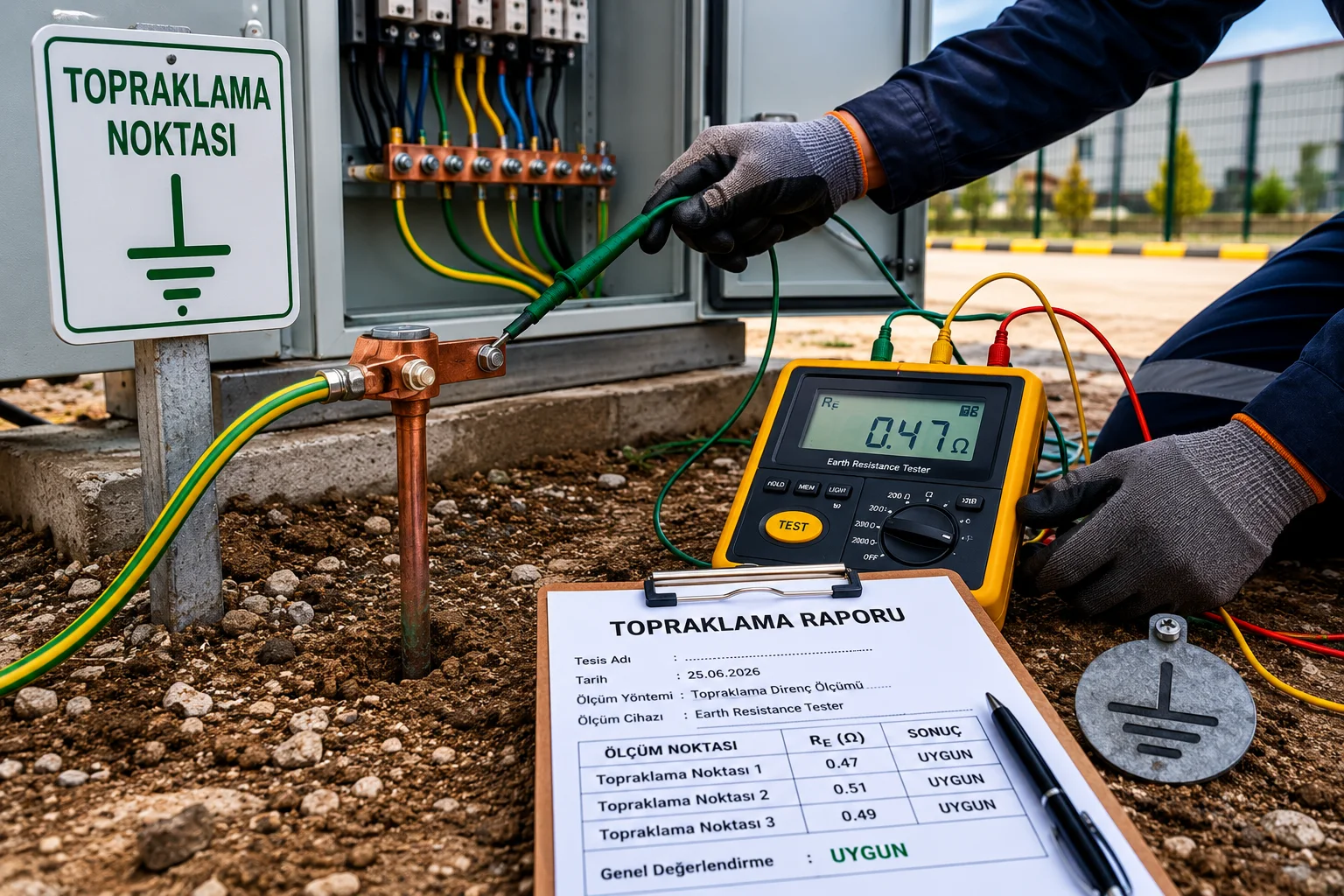

Topraklama Raporu; elektrik tesisatında can güvenliği, ekipman koruması, kaçak akım güvenliği ve arıza akımının doğru yoldan taşınması için yapılan topraklama ölçümü, saha kontrolü ve teknik kayıt işlemlerini kapsayan hizmet başlığıdır. İşyeri, fabrika, atölye, depo, apartman, site, okul, otel, mağaza, restoran ve sanayi tesislerinde topraklama sistemi elektrik güvenliğinin temel parçalarından biridir.
Topraklama yalnızca toprağa çakılmış bir elektrottan ibaret değildir. Ana pano, tali pano, topraklama barası, koruma iletkeni, priz toprak hattı, makine gövdesi, motor, metal ekipman, kablo tavası, paratoner iniş hattı ve eşpotansiyel bağlantılar aynı güvenlik zincirinin parçalarıdır. Bu zincirin bir noktası zayıf kaldığında kaçak akım, gövde gerilimi, ekipman arızası ve kullanıcı güvenliği tarafında risk oluşabilir.
Topraklama raporu yalnızca bir direnç değeri yazmak anlamına gelmez. Ölçüm sırasında tesisin yapısı, ana pano bağlantısı, topraklama barası, koruma iletkeni sürekliliği, priz hatları, kaçak akım röleleri, makine gövdeleri, kablo tavaları, paratoner hattı, ölçüm noktaları, cihaz bilgisi, ortam şartları ve elde edilen değerler birlikte ele alınır.
Bir yapıda topraklama zayıfsa elektrik çarpması riski, kaçak akım rölesinin sık atması, metal gövdeli cihazlarda elektrik hissi, pano içinde düzensiz çalışma, sensör ve haberleşme problemleri, inverter arızaları, elektronik kart sorunları ve parazit etkileri görülebilir. Bu belirtiler varsa önce elektrik arıza tarafı ayrılmalı, ardından topraklama hattı ve pano bağlantıları kontrol edilmelidir.
Topraklama sisteminde ölçüm kadar bağlantı kalitesi de önemlidir. Pano içindeki toprak barası gevşekse, koruma iletkeni kopuksa, prizlerde toprak hattı yoksa, kablo tavaları bağlanmamışsa, makine gövdeleri eşpotansiyel hatta alınmamışsa veya paratoner iniş hattı tesisattan kopuk düşünülmüşse ölçüm değeri tek başına yeterli fikir vermez.
İşyeri, mağaza, ofis ve ticari yapılarda topraklama hattı; priz grupları, bilgisayarlar, yazıcılar, kasa sistemleri, soğutucular, klimalar, UPS, kamera, alarm ve yangın algılama sistemleriyle birlikte çalışır. Zayıf topraklama, yalnızca kullanıcı güvenliğini değil, elektronik ekipmanların düzenli çalışmasını da etkileyebilir.
Fabrika, atölye, depo ve sanayi tesislerinde topraklama daha geniş düşünülmelidir. Ana dağıtım panosu, MCC panosu, makine gövdeleri, motorlar, kompresörler, pompalar, konveyörler, kaynak makineleri, kablo tavaları, trafo merkezi, kompanzasyon panosu ve üretim hattı ayrı ayrı kontrol edilmelidir. Bu tür tesislerde endüstriyel elektrik ve sanayi elektrikçi başlıkları topraklama tarafıyla birlikte düşünülür.
Makine ve otomasyon bulunan işletmelerde topraklama hattı yalnızca güvenlik için değil, sistem kararlılığı için de önem taşır. İnverter, servo sürücü, PLC, sensör, operatör paneli, haberleşme modülü, encoder kablosu ve motor gövdeleri doğru topraklama yapısıyla birlikte çalışmalıdır. Sürücü alarmı, haberleşme kopması, sensör düzensizliği veya motor gövdesinde gerilim hissi varsa inverter tamiri ve servo motor tamiri tarafı da ayrıca incelenebilir.
Elektrik panolarında topraklama barası, nötr barası, koruma iletkenleri ve gövde bağlantıları açık şekilde ayrılmalıdır. Ana pano, tali pano, makine panosu, otomasyon panosu ve kompanzasyon panosunda gevşek bağlantı, oksitlenme, zayıf pabuç sıkılığı, eksik etiketleme veya karışık kablolama varsa ölçüm ve bakım sırasında doğru hattı takip etmek zorlaşır. Pano yenileme ve düzenleme ihtiyacında pano imalatı başlığı kullanılabilir.
Kaçak akım rölesi ile topraklama hattı birbirinden ayrı fakat birlikte çalışan güvenlik parçalarıdır. Kaçak akım rölesi devreyi keser; topraklama hattı ise arıza akımının güvenli yoldan taşınmasında görev alır. Kaçak akım rölesi sürekli atıyorsa nemli priz, dış ortam hattı, cihaz kaçağı, izolasyon zayıflığı, pano bağlantısı, nötr-toprak hatası veya topraklama problemi birlikte kontrol edilmelidir.
Paratoner hattı bulunan yapılarda topraklama raporu daha dikkatli ele alınır. Paratoner iniş iletkeni, bağlantı noktaları, korozyon durumu, ölçüm noktası, topraklama elektrodu ve eşpotansiyel bağlantılar ayrı kontrol edilmelidir. Yıldırımdan korunma sistemi ile bina elektrik topraklaması arasındaki ilişki, yapının türüne ve uygulama şekline göre teknik olarak incelenmelidir.
Topraklama ölçümünde tek bir noktadan alınan değer her zaman tüm yapıyı anlatmaz. Büyük yapılarda ana pano, tali panolar, üretim alanı, makine gövdeleri, priz hatları, dış alanlar, çatı ekipmanları, kablo tavaları ve paratoner sistemi ayrı noktalardan kontrol edilebilir. Ölçüm noktası yanlış seçilirse rapor, sahadaki gerçek riski yeterince göstermeyebilir.
Ölçüm sırasında kullanılan cihazın uygunluğu, bağlantı kabloları, yardımcı kazıkların konumu, zemin yapısı, nem durumu, çevredeki metal altyapılar, paralel topraklama yolları ve tesisin enerjili çalışma şartları dikkate alınmalıdır. Kuru zemin, gevşek bağlantı, paslı bağlantı noktası veya yanlış ölçüm düzeni sonuçların sağlıklı okunmasını zorlaştırabilir.
Topraklama raporu iş sağlığı ve güvenliği kontrolleri, periyodik bakım, işletme denetimleri, sigorta dosyaları, fabrika kayıtları, ticari alan kontrolleri, yeni tesis devreye alma işleri ve mevcut elektrik tesisatının güvenlik durumunu görmek için istenebilir. Gerekli kapsam; yapının kullanım amacı, işletme şartları, ekipman yoğunluğu ve yürürlükteki mevzuat dikkate alınarak belirlenir.
Yeni tesis, mağaza, fabrika, depo veya işletme kurulurken topraklama hattı sonradan eklenecek bir ayrıntı gibi görülmemelidir. Elektrik projesi, pano yeri, kablo güzergâhı, priz hatları, makine yerleşimi, paratoner sistemi, zayıf akım altyapısı ve ileride eklenecek ekipmanlar baştan düşünülmelidir. Büyük uygulama ve yenileme işleri için elektrik taahhüt firmaları başlığı ayrıca kullanılabilir.
Elektrik tesisatı yenilenen yapılarda topraklama hattı, priz düzeni ve kaçak akım güvenliği birlikte kontrol edilmelidir. Eski yapılarda toprak hattı olmayan prizler, yetersiz koruma iletkeni, karışık buat bağlantıları, eski sigorta grupları ve zayıf pano-toprak bağlantısı sık görülebilir. Yeni hat çekimi ve altyapı işleri için elektrik tesisatı başlığı kullanılabilir.
Kompanzasyon panosu bulunan işletmelerde topraklama ve pano bağlantıları ayrıca önem taşır. Kondansatör grupları, reaktif röle, kontaktörler, harmonik filtreler, pano gövdesi ve ana pano bağlantıları doğru topraklama yapısıyla birlikte çalışmalıdır. Reaktif güç, kondansatör ve harmonik tarafı için kompanzasyon panosu başlığı ayrıca kullanılabilir.
Kamera, alarm, yangın algılama, turnike, kartlı geçiş ve personel takip sistemleri de topraklama ve enerji kalitesinden etkilenebilir. Zayıf adaptör, UPS sorunu, pano çıkışı, kablo güzergâhı, parazit, haberleşme kopması veya enerji kesintisi güvenlik sistemlerini devre dışı bırakabilir. Bu alanlarda kamera sistemleri, yangın alarm sistemleri, turnike sistemi ve personel takip sistemi başlıkları ayrıca kullanılabilir.
Topraklama sistemlerinde bakım ihmal edildiğinde bağlantı noktalarında gevşeme, korozyon, kopuk iletken, paslı kelepçe, zayıf pabuç bağlantısı, kablo tavalarında süreksizlik, pano gövdesinde zayıf bağlantı ve paratoner hattında kopukluk görülebilir. Bu tür sorunlar ölçüm değerini etkileyebilir ve arıza anında koruma düzeninin beklenen şekilde çalışmasını zorlaştırabilir.
Topraklama raporu talebi bırakırken şehir, yapı tipi, işletme türü, mevcut pano fotoğrafı, topraklama barası durumu, ölçüm istenen alanlar, makine listesi, paratoner olup olmadığı, kaçak akım rölesi durumu, varsa önceki rapor ve denetim amacı belirtilmelidir. Bu bilgiler ölçüm kapsamı, saha kontrolü ve teknik kayıtların daha doğru hazırlanmasını sağlar.
Metal gövdeli cihazlarda elektrik hissi, kaçak akım rölesinin sık atması, prizlerde toprak hattı şüphesi, pano-toprak bağlantısında eksiklik, paratoner hattında kopukluk veya makine gövdelerinde düzensiz çalışma varsa topraklama sistemi yalnızca değer olarak değil, bağlantı sürekliliği ve tesis yapısı olarak incelenmelidir.
Hizmet Kapsamı
- Topraklama ölçümü ve teknik rapor taleplerinin alınması
- Ana pano, tali pano ve topraklama barası bağlantılarının kontrolü
- Koruma iletkeni, priz toprak hattı ve eş potansiyel bağlantıların incelenmesi
- Fabrika, atölye, depo, işyeri, apartman ve site topraklama ölçümü
- Makine gövdesi, motor, pano, kablo tavası ve metal ekipman topraklama bağlantıları
- Paratoner iniş hattı, yakalama ucu ve topraklama bağlantısı ölçüm talepleri
- Kaçak akım rölesi, topraklama hattı ve pano güvenliğiyle ilişkili belirtilerin ayrılması
- Topraklama direnci ölçümü, süreklilik kontrolü ve bağlantı noktalarının incelenmesi
- Eski tesisatlarda eksik topraklama, zayıf bağlantı ve uygunsuz hatların belirlenmesi
- Sanayi tesislerinde trafo, ana dağıtım panosu, MCC ve makine hatlarıyla ilişkili topraklama talepleri
- Ölçüm noktalarının, cihaz bilgisinin, sonuçların ve saha notlarının rapora işlenmesi
- Periyodik kontrol, bakım, denetim ve yeni tesis devreye alma sürecinde kullanılacak rapor talepleri
Kullanım Alanları
- Fabrika ve sanayi tesisleri
- Atölye, imalathane ve üretim alanları
- Depo, lojistik merkezi ve soğuk hava tesisleri
- Apartman, site ve bina ortak alanları
- Ofis, mağaza, restoran, otel, okul ve iş merkezleri
- Elektrik panosu, kompanzasyon panosu ve MCC panosu bulunan tesisler
- Makine, motor, pompa, kompresör ve metal gövdeli ekipman kullanılan alanlar
- Paratoner sistemi bulunan yapılar
- Yeni elektrik tesisatı yapılan veya tadilat gören yapılar
- Kaçak akım, priz ısınması, pano arızası veya elektrik çarpması hissi görülen yerler
Teknik Bilgiler
Topraklama raporu hazırlanırken temel amaç, elektrik tesisatında arıza akımının güvenli bir yoldan taşınıp taşınamadığını ve koruma iletkenlerinin tesis boyunca süreklilik gösterip göstermediğini anlamaktır. Topraklama elektrodu, ana topraklama barası, koruma iletkenleri, eş potansiyel bağlantılar, pano gövdesi, priz hatları, makine gövdeleri, metal ekipmanlar ve tesisin ana enerji yapısı aynı teknik bütün içinde incelenmelidir.
Topraklama sistemi yalnızca toprağa çakılmış bir elektrottan ibaret değildir. Ana dağıtım panosundaki toprak barası, nötr-toprak ayrımı, koruma iletkenleri, tali panolar, prizlerdeki toprak hattı, metal gövdeli cihazlar, kablo tavaları, makine şaseleri, motor gövdeleri ve pano kapak bağlantıları birlikte çalışır. Bu zincirin herhangi bir noktasında kopukluk, gevşeklik, oksitlenme veya yanlış bağlantı varsa ölçüm değeri iyi görünse bile tesis güvenliği zayıflayabilir.
Topraklama ölçümünde kullanılacak yöntem tesisin yapısına göre seçilmelidir. Yardımcı kazıklarla yapılan düşüm yöntemi, 3 kutuplu ölçüm, 4 kutuplu ölçüm, iki kutuplu pratik ölçüm, seçici ölçüm ve pensli ölçüm farklı saha şartlarında kullanılabilir. Tek elektrotlu küçük yapılarda ölçüm mantığı ile çoklu topraklama bağlantısı bulunan fabrika, apartman, site, trafo merkezi veya sanayi tesisindeki ölçüm mantığı aynı değildir.
Yardımcı kazıklı ölçümlerde elektrot, akım kazığı ve gerilim kazığı arasındaki mesafe ölçüm sonucunu doğrudan etkiler. Kazıkların çok yakın yerleştirilmesi, zemin yapısının uygun olmaması, çevrede metal boru, temel demiri, kablo tavaları veya paralel toprak yolları bulunması değerin yanlış okunmasına neden olabilir. Bu nedenle ölçüm yalnızca cihaz ekranındaki sayıdan ibaret görülmemeli; ölçüm noktası, yöntem ve saha şartı birlikte kaydedilmelidir.
Pensli topraklama ölçümü, özellikle birden fazla topraklama yolunun bulunduğu yapılarda pratik bilgi verebilir. Ancak bu yöntemde ölçülen değer, sistemdeki paralel toprak yolları ve tesisin bağlantı düzeniyle birlikte yorumlanmalıdır. Bir noktadan alınan pensli ölçüm değeri, tüm tesisin topraklama güvenliğini tek başına açıklamaz. Ölçüm yapan kişinin tesis yapısını, akım yolunu ve paralel bağlantıları anlaması gerekir.
Topraklama ölçüm değerini zemin yapısı doğrudan etkiler. Toprağın nem oranı, mevsim şartları, elektrot derinliği, elektrot çevresindeki dolgu malzemesi, korozyon, bağlantı kalitesi, kazıkların konumu, çevredeki metal tesisatlar ve binanın temel yapısı ölçüm sonucunu değiştirebilir. Bu yüzden raporda yalnızca ölçüm değeri değil; ölçüm tarihi, ölçüm noktası, kullanılan yöntem, cihaz bilgisi ve saha notları da yer almalıdır.
Koruma iletkeni sürekliliği, topraklama raporunun en önemli teknik başlıklarından biridir. Ana panodan prizlere, tali panolara, makine gövdelerine, metal ekipmanlara ve pano kapaklarına kadar koruma iletkeninin kesintisiz şekilde devam etmesi gerekir. Kopuk, gevşek, oksitlenmiş, yanlış renkte bağlanmış veya farklı bir hatta karıştırılmış koruma iletkenleri güvenlik riskini artırabilir. Süreklilik kontrolü, yalnızca toprak elektrodu direnci ölçümünden ayrı düşünülmelidir.
Pano-toprak bağlantısı tesis güvenliğinde merkezi rol taşır. Ana dağıtım panosunda toprak barası, nötr barası, pano gövde bağlantısı, kapak köprüsü, kablo pabuçları, klemens sıkılığı, bağlantı yüzeyleri ve koruma iletkenlerinin düzeni kontrol edilmelidir. Gevşek veya oksitlenmiş bağlantılar hem ölçüm değerini hem de arıza anındaki koruma davranışını olumsuz etkileyebilir. Pano bağlantıları karışık veya güvensiz ise pano imalatı ve pano yenileme tarafı ayrıca ele alınmalıdır.
Kaçak akım rölesi ile topraklama sistemi birlikte düşünülmelidir. Kaçak akım rölesi arıza durumunda devreyi kesen önemli bir koruma elemanıdır; ancak topraklama hattı zayıfsa, koruma iletkeni kopuksa, prizlerde toprak hattı yoksa veya pano bağlantısı hatalıysa beklenen güvenlik seviyesi oluşmayabilir. Kaçak akım rölesinin sık atması; nem, izolasyon zayıflığı, hatalı cihaz, dış ortam hattı, kablo hasarı veya topraklama problemiyle ilişkili olabilir.
Priz topraklama kontrollerinde yalnızca prizde toprak ucunun görünmesi yeterli değildir. Faz, nötr ve toprak düzeni, koruma iletkeni sürekliliği, priz bağlantı sıkılığı, hat üzerindeki ek noktaları, kaçak akım rölesi ve pano çıkışı birlikte incelenmelidir. Eski yapılarda bazı prizlerde toprak hattı bulunabilirken bazı prizlerde hiç bağlı olmayabilir. Bu durum özellikle mutfak, banyo, ofis, atölye ve metal gövdeli cihaz kullanılan alanlarda önemlidir.
Elektrik tesisatında topraklama zayıflığı çoğu zaman farklı belirtilerle kendini gösterir. Kaçak akım rölesinin sık atması, metal gövdeli cihazda elektriklenme hissi, inverter veya sürücüde ground fault alarmı, sensörlerde kararsız çalışma, haberleşme hatası, prizlerde yanık kokusu veya panoda düzensiz çalışma aynı güvenlik başlığı altında incelenebilir. Bu tip belirtilerde elektrik tesisatı ve topraklama hattı birlikte kontrol edilmelidir.
Sanayi tesislerinde topraklama yalnızca priz hatları için değil, makine gövdeleri, motorlar, inverterler, PLC panoları, sensör hatları, kablo tavaları, kompanzasyon panosu, trafo merkezi, metal konstrüksiyonlar ve üretim ekipmanları için de önemlidir. Zayıf topraklama; parazit, haberleşme problemi, sensör kararsızlığı, sürücü alarmı, ekipman arızası ve kullanıcı güvenliği açısından risk oluşturabilir. Fabrika ve atölye tarafında endüstriyel elektrik altyapısı ile topraklama birlikte düşünülmelidir.
Kompanzasyon panosu, inverter, UPS, kaynak makinesi ve elektronik yüklerin yoğun olduğu tesislerde topraklama ve eş potansiyel bağlantılar daha dikkatli incelenmelidir. Harmonik etkiler, parazit, gövde kaçakları, kablo ekranları, pano gövdeleri ve ölçüm ekipmanları aynı ortamda çalışır. Kompanzasyon ekipmanlarında ısınma, kondansatör arızası veya ölçüm kararsızlığı görülen işletmelerde kompanzasyon panosu ve topraklama bağlantısı birlikte kontrol edilmelidir.
Paratoner ve yıldırımdan korunma sistemlerinde topraklama hattı ayrı bir teknik hassasiyet taşır. Yakalama ucu, iniş iletkeni, bağlantı noktaları, test klemensi, topraklama elektrodu ve eş potansiyel bağlantılar düzenli kontrol edilmelidir. Paratoner hattındaki gevşeklik, korozyon, kopukluk veya zayıf bağlantı ölçüm değerini ve sistemin güvenli davranışını etkileyebilir. Bu bölüm, bina topraklamasıyla ilişkili olsa da kendi ölçüm ve kayıt düzenine sahip olmalıdır.
Topraklama raporunda sınır değerin yorumu yapı tipi, tesisat sistemi, proje şartı, kullanılan koruma ekipmanı ve ilgili mevzuat çerçevesine göre yapılmalıdır. Her tesis için tek bir genel sayı üzerinden karar vermek doğru değildir. TT, TN veya farklı tesisat yapılarında koruma mantığı değişebilir. Bu nedenle ölçüm değeri; koruma iletkeni sürekliliği, kaçak akım rölesi, pano düzeni ve tesisin gerçek kullanım şartlarıyla birlikte değerlendirilmelidir.
Topraklama ölçümü sırasında güvenli çalışma düzeni önemlidir. Ölçüm yapılacak pano, priz, makine veya topraklama noktası bilinçsiz şekilde açılmamalı; enerji altında çalışma riski, canlı bölümler, kapalı alanlar, nemli zemin, dış ortam şartları ve ölçüm cihazı bağlantıları dikkatle yönetilmelidir. Elektriksel testlerde amaç yalnızca değer almak değil, testi yapan kişi ve tesis için güvenli bir işlem sırası kurmaktır.
Topraklama raporu hazırlanırken kayıtlar sade ve anlaşılır olmalıdır. Raporda tesis adı, adres, ölçüm tarihi, ölçüm noktaları, kullanılan cihaz, cihaz seri bilgisi, ölçüm yöntemi, ölçüm değerleri, pano ve priz kontrolleri, koruma iletkeni sürekliliği, saha notları ve uygunsuz görülen bağlantılar yer almalıdır. Eksik görülen noktalar açık yazılırsa bakım, düzeltme veya yenileme işi daha sağlıklı planlanır.
Topraklama raporu talebinde tesis türü, mevcut pano fotoğrafı, ölçüm istenen alanlar, priz sayısı, makine sayısı, paratoner olup olmadığı, kaçak akım rölesi durumu, daha önce alınmış rapor varsa tarihi, yaşanan arıza belirtileri ve işletmenin çalışma şartları net yazılmalıdır. “Topraklama ölçümü lazım” ifadesi yerine apartman, işyeri, fabrika, depo, okul, otel, site veya sanayi tesisi bilgisi verilirse ölçüm kapsamı daha doğru belirlenir.
