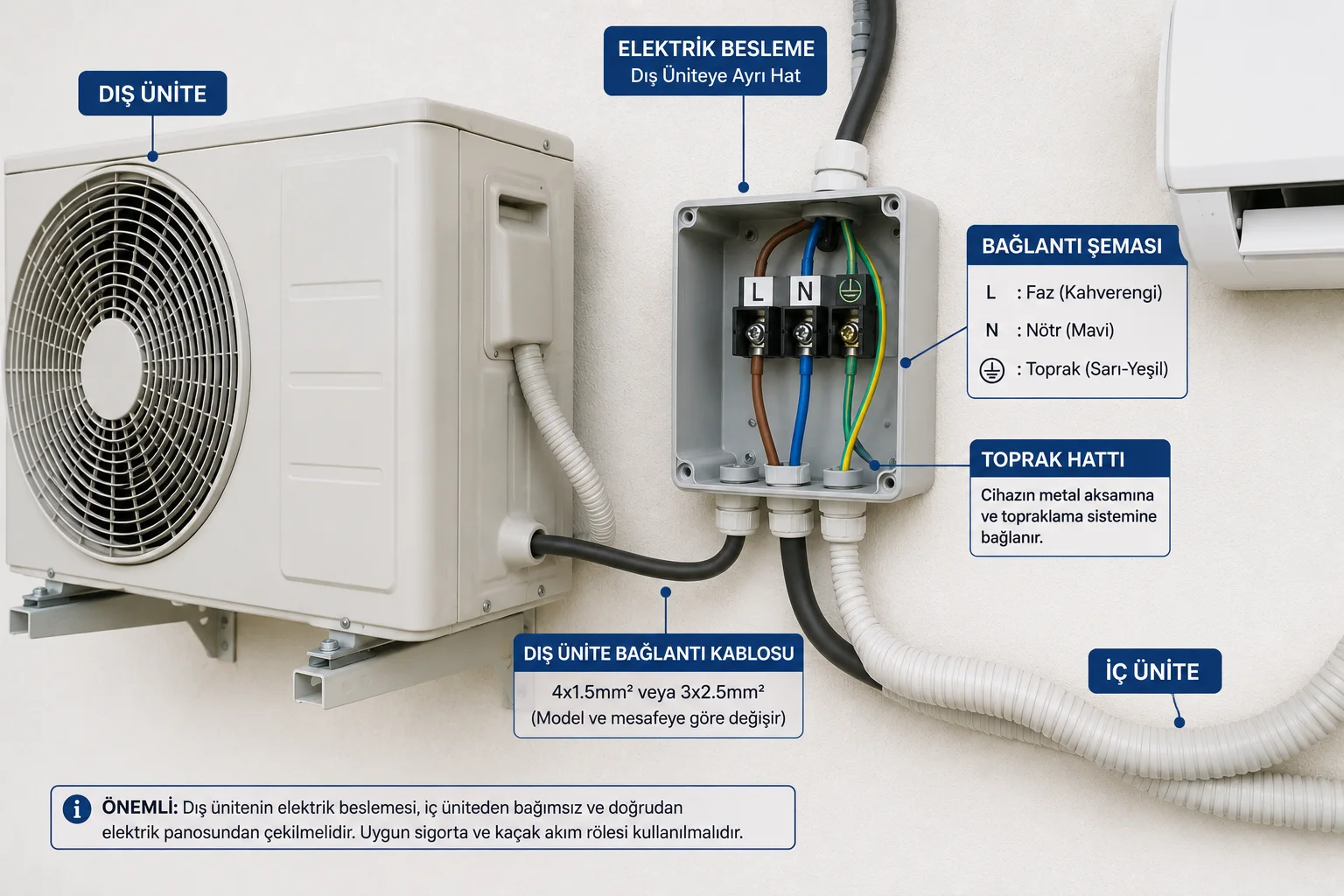

Dıştan Beslemeli Klima Elektrik Bağlantısı

Dıştan beslemeli klima elektrik bağlantısı, bazı split ve inverter klima modellerinde enerji beslemesinin doğrudan dış ünite tarafına alınmasıyla yapılan elektrik altyapısı işlemidir. Bu uygulamada panodan veya uygun bir elektrik noktasından dış üniteye kadar korumalı kablo hattı hazırlanır. Dış ünite tarafındaki bağlantı; cihazın teknik etiketi, üretici bağlantı şeması, sigorta değeri, kablo kesiti ve topraklama hattı dikkate alınarak yapılmalıdır.

Dıştan besleme, her klima modelinde aynı şekilde uygulanmaz. Bazı cihazlarda enerji iç üniteye gelir ve dış üniteye iç-dış bağlantı kablosu üzerinden aktarılır. Bazı cihazlarda ise ana besleme dış üniteye alınır. Bu yüzden klima dış ünite bağlantısında ezbere işlem yapılmamalı; cihazın bağlantı şeması ve mevcut elektrik hattı birlikte kontrol edilmelidir.

Genel elektrik hattı tarafı için klima elektrik bağlantısı, dış ünite bağlantısının genel yapısı için klima dış ünite elektrik bağlantısı, montaj öncesi genel bilgi için klima montaj sayfası kullanılabilir. Bu sayfa özellikle dış üniteden enerji alan sistemlerde pano hattı ve dış ortam bağlantı güvenliğine odaklanır.

Dıştan beslemeli klima ne demektir?

Dıştan beslemeli klima, elektrik enerjisinin doğrudan dış üniteye getirildiği klima bağlantı tipidir. Bu durumda dış ünite, ana besleme noktası gibi çalışır. İç ünite ile dış ünite arasındaki kablo ise cihaz modeline göre enerji, sinyal veya haberleşme bağlantısı taşıyabilir. Bağlantı sırası ve kablo yapısı üretici şemasına göre kontrol edilmelidir.

Panodan dış üniteye hat çekimi

Dıştan beslemeli uygulamalarda en önemli konu, panodan dış üniteye kadar güvenli bir hat hazırlanmasıdır. Kablo güzergahı; duvar geçişleri, balkon, dış cephe, açık otopark, çatı veya teknik alan gibi bölümlere göre değişebilir. Açıkta kalan kablonun güneş, yağmur, darbe, ezilme ve mekanik hasara karşı korunması gerekir.

Dış ortamda kablo koruması

Dış üniteye giden elektrik hattı dış ortamdan geçiyorsa kablo açıkta bırakılmamalıdır. Kablo kanalı, boru, spiral, bağlantı kutusu ve uygun geçiş noktaları kullanılarak hat korunmalıdır. Dış ortamda gevşek bırakılan veya ezilen kablolar zamanla izolasyon hasarı, kaçak akım, sigorta atması veya bağlantı noktasında ısınma oluşturabilir.

Dış ünite sigorta hattı

Dıştan beslemeli klima bağlantısında sigorta hattı cihaz gücüne ve üretici teknik bilgilerine göre seçilmelidir. Ortak priz hattı, zayıf kablo veya eski tesisat üzerinden dış ünite beslemesi almak güvenli değildir. Gerekirse panoda ayrı sigorta grubu hazırlanır ve klima hattı diğer yüklerden ayrılır.

Klemens bağlantısı neden önemlidir?

Dış ünite klemensleri, enerji ve haberleşme bağlantılarının toplandığı kritik noktalardır. Klemens sırası karışırsa, bağlantı gevşek kalırsa veya kablo uçları doğru sıkılmazsa klima hata verebilir, dış ünite çalışmayabilir veya bağlantı noktalarında ısınma oluşabilir. Bu nedenle bağlantı üretici şemasına göre kontrol edilmelidir.

İç ünite ve dış ünite arasındaki kablo

Dıştan beslemeli klimalarda iç ünite ile dış ünite arasında bulunan kablo yalnızca sıradan bir elektrik kablosu gibi düşünülmemelidir. Cihaz tipine göre bu kablo enerji, kontrol veya haberleşme taşıyabilir. Kablo kesiti, damar sayısı, bağlantı sırası ve klemens işaretleri cihaz modeline göre değişebilir.

Topraklama ve kaçak akım kontrolü

Dış ünite metal gövdeli ve dış ortamda çalışan bir ekipmandır. Bu nedenle topraklama hattı ihmal edilmemelidir. Topraklama zayıfsa kaçak akım koruması devreye girebilir, cihaz hata verebilir veya gövde üzerinde güvenlik riski oluşabilir. Gerekli durumlarda topraklama raporu ve pano kontrolü birlikte ele alınmalıdır.

Dıştan beslemeli klima sigorta attırıyorsa

Dış ünite devreye girdiğinde sigorta atıyorsa yalnızca sigorta değerini büyütmek doğru değildir. Zayıf kablo, kısa devre, gevşek klemens, kaçak akım, hatalı bağlantı sırası, kompresör kalkış yükü veya pano kapasitesi kontrol edilmelidir. Daha genel bilgi için sigorta neden atar sayfası destekleyici içerik olarak kullanılabilir.

Yeni klima montajında dıştan besleme kontrolü

Yeni klima alınmadan önce cihazın besleme yapısı öğrenilmeli ve dış ünite konumu buna göre planlanmalıdır. Servis montaja geldiğinde dış üniteye uygun enerji hattı yoksa montaj tamamlanamayabilir veya ek elektrik işi gerekebilir. Bu nedenle pano fotoğrafı, klima marka-modeli, dış ünite konumu ve kablo mesafesi önceden paylaşılmalıdır.

Ev ve iş yerinde dıştan beslemeli klima bağlantısı

Evlerde dış ünite genellikle balkon, dış cephe veya pencere altına yerleştirilir. İş yerlerinde ise çatı, arka cephe, teknik hacim veya üretim alanı yakınında olabilir. Mesafe uzadıkça kablo metrajı, koruma yöntemi, kanal geçişi ve pano bağlantısı daha önemli hale gelir.

Dıştan beslemeli klima elektrik bağlantısı için ön bilgi almak isteyen kullanıcılar klima marka-modeli, pano fotoğrafı, dış ünite konumu, iç ünite konumu ve yaklaşık kablo mesafesini paylaşabilir. Hızlı iletişim için elektrikçi numarası sayfası kullanılabilir.
