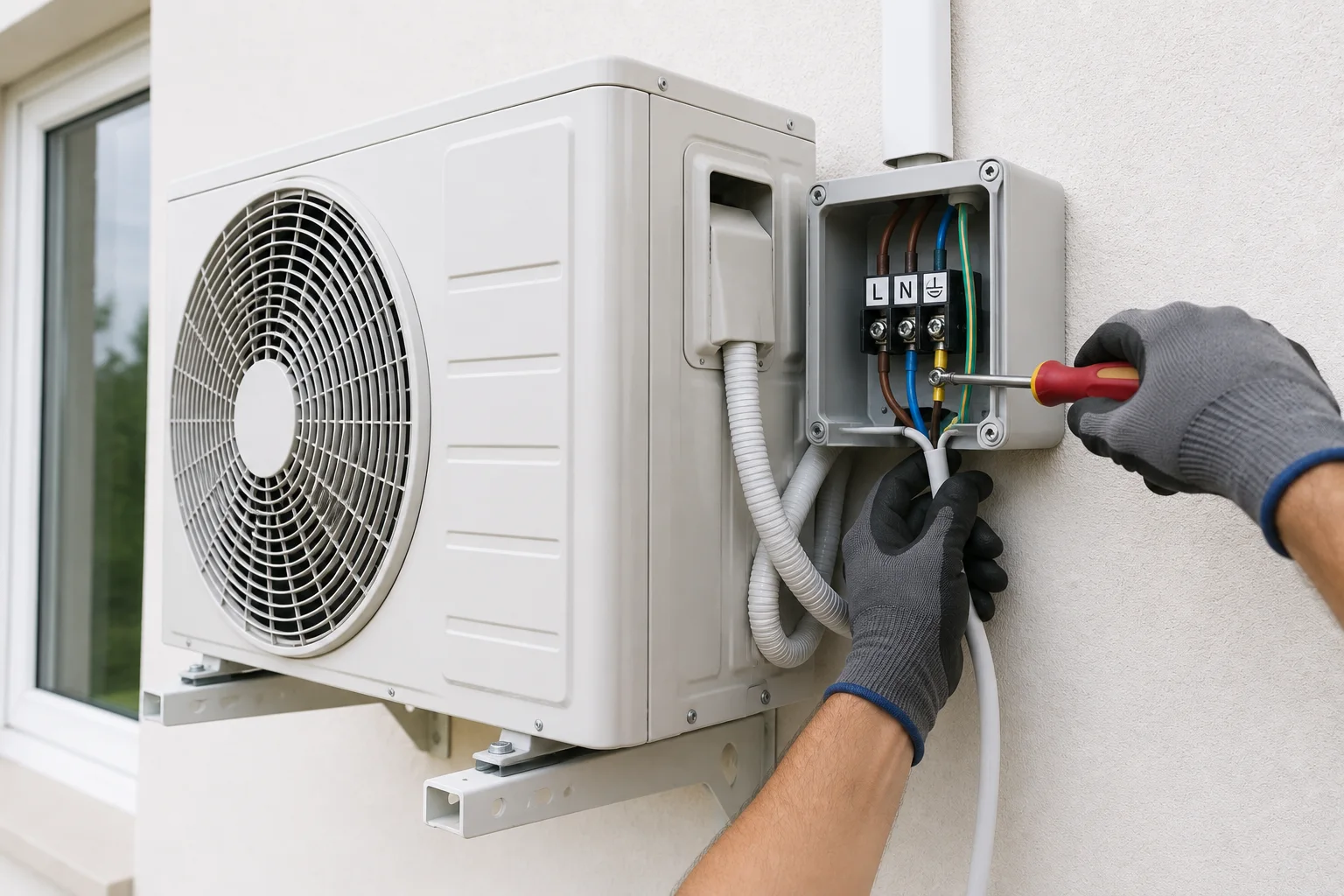

Klima Dış Ünite Elektrik Bağlantısı

Klima dış ünite elektrik bağlantısı, split ve inverter klimalarda cihazın güvenli çalışması için en dikkat edilmesi gereken teknik alanlardan biridir. Dış ünite; kompresör, fan motoru, elektronik kart ve inverter sürücü gibi yüksek akım çeken parçaları barındırdığı için bağlantı hatası sigorta atması, dış ünitenin çalışmaması, cihazın hata vermesi veya kablo ısınması gibi sorunlara neden olabilir.

Her klima modelinde bağlantı yapısı aynı değildir. Bazı klimalarda enerji beslemesi dış ünite tarafına alınır, bazı cihazlarda iç ünite ile dış ünite arasında enerji ve haberleşme kablosu bulunur. Bu nedenle dış ünite bağlantısı yapılırken cihazın teknik etiketi, bağlantı şeması, klemens sırası, kablo kesiti, sigorta değeri ve topraklama hattı birlikte kontrol edilmelidir.

Genel elektrik hattı hazırlığı için klima elektrik bağlantısı, genel montaj niyeti için klima montaj, fiyatı etkileyen kalemler için klima montaj ücreti sayfası kullanılabilir. Bu sayfa özellikle dış ünite bağlantısı, dış ünite beslemesi ve iç-dış ünite kablosu tarafına odaklanır.

Klima dış ünite elektrik bağlantısı neden önemlidir?

Dış ünite, klimanın en ağır elektrik yükünü taşıyan bölümüdür. Kompresör devreye girdiğinde hatta anlık yük oluşabilir. Kablo kesiti zayıfsa, klemens bağlantıları gevşekse, sigorta değeri yanlış seçilmişse veya topraklama hattı sağlıklı değilse klima çalışırken arıza belirtileri görülebilir. Bu belirtiler bazen sigorta atması, bazen dış ünitenin hiç devreye girmemesi, bazen de cihazın hata kodu vermesi şeklinde ortaya çıkar.

Dış ünite beslemesi nereden alınır?

Dış ünite beslemesinin nereden alınacağı cihaz modeline göre değişir. Bazı split klimalarda ana enerji beslemesi iç üniteye gelir ve dış üniteye iç-dış bağlantı kablosu üzerinden aktarılır. Bazı modellerde ise besleme doğrudan dış ünite tarafına alınır. Bu yüzden “her klimada bağlantı aynıdır” mantığı doğru değildir.

İç ünite ve dış ünite bağlantı kablosu

Split klimalarda iç ünite ile dış ünite arasında yalnızca bakır boru değil, elektrik ve haberleşme kablosu da bulunur. Bu kablo cihazın modeline göre enerji, sinyal veya haberleşme taşıyabilir. Klemens sırası karışırsa, kablo ezilirse, bağlantı gevşek kalırsa veya kesit uygun değilse klima hata verebilir veya dış ünite çalışmayabilir.

Dıştan beslemeli klima elektrik bağlantısı

Bazı uygulamalarda elektrik beslemesi dış ünite tarafına alınır. Bu durumda panodan veya uygun enerji noktasından dış üniteye kadar korumalı kablo hattı çekilir. Dış ortamda kalan kablonun güneş, yağmur, darbe, ezilme ve mekanik hasara karşı korunması gerekir. Bu konu daha detaylı incelenecekse dıştan beslemeli klima elektrik bağlantısı sayfası kullanılabilir.

Dış ünite bağlantısında ayrı sigorta gerekir mi?

Klima hattı için ayrı sigorta kullanılması birçok uygulamada daha güvenli bir tercihtir. Dış ünitenin beslendiği hat ortak priz hattı veya zayıf eski tesisat üzerinden alınırsa cihaz çalışırken sigorta atabilir. Ayrı sigorta, doğru kablo kesiti ve sağlam topraklama hattı, klimanın daha güvenli çalışmasına yardımcı olur.

Klemens bağlantısı ve kablo sırası

Dış ünite bağlantısında klemens sırası cihazdan cihaza değişebilir. İç ünite ve dış ünite üzerindeki terminal işaretleri karşılaştırılmalı, enerji ve haberleşme uçları karıştırılmamalıdır. Gevşek bağlantı klemenslerde ısınmaya, ark oluşmasına, cihazın hata vermesine veya bağlantı noktasında yanık izlerine neden olabilir.

Topraklama dış ünite için neden önemlidir?

Dış ünite metal gövdeli bir ekipmandır ve dış ortamda çalışır. Bu nedenle topraklama hattı ihmal edilmemelidir. Topraklama zayıfsa kaçak akım koruması devreye girebilir, cihaz hata verebilir veya gövde üzerinde güvenlik riski oluşabilir. Gerekli durumlarda topraklama raporu ve pano kontrolü birlikte yapılmalıdır.

Dış ünite çalışmıyorsa elektrik bağlantısı kontrol edilir

Klima iç ünitesi çalışıyor ama dış ünite devreye girmiyorsa sorun her zaman gaz, kart veya kompresör kaynaklı olmayabilir. Dış ünite beslemesi, klemens bağlantıları, iç-dış kablo, sigorta, kaçak akım koruması ve pano hattı kontrol edilmelidir. Özellikle yeni montajdan sonra dış ünite çalışmıyorsa bağlantı sırası ve enerji beslemesi ilk incelenecek alanlardandır.

Dış ünite sigorta attırıyorsa ne yapılır?

Dış ünite devreye girdiğinde sigorta atıyorsa yalnızca sigorta değerini büyütmek doğru değildir. Zayıf kablo, kısa devre, gevşek bağlantı, kaçak akım, kompresör kalkış yükü, hatalı klemens bağlantısı veya pano yetersizliği kontrol edilmelidir. Daha genel bilgi için sigorta neden atar sayfası da incelenebilir.

Ev ve iş yerinde dış ünite bağlantısı

Evlerde dış ünite genellikle balkon, cephe veya pencere altına monte edilir. İş yerlerinde ise dış ünite çatı, dış cephe, teknik alan veya arka bölümde olabilir. Mesafe uzadıkça kablo metrajı, kablo koruması, kanal kullanımı ve bağlantı güvenliği daha önemli hale gelir.

Klima dış ünite elektrik bağlantısı için ön bilgi almak isteyen kullanıcılar klima marka-modeli, iç ünite ve dış ünite konumu, pano fotoğrafı ve yaklaşık kablo mesafesini paylaşabilir. Hızlı iletişim için elektrikçi numarası sayfası kullanılabilir.
