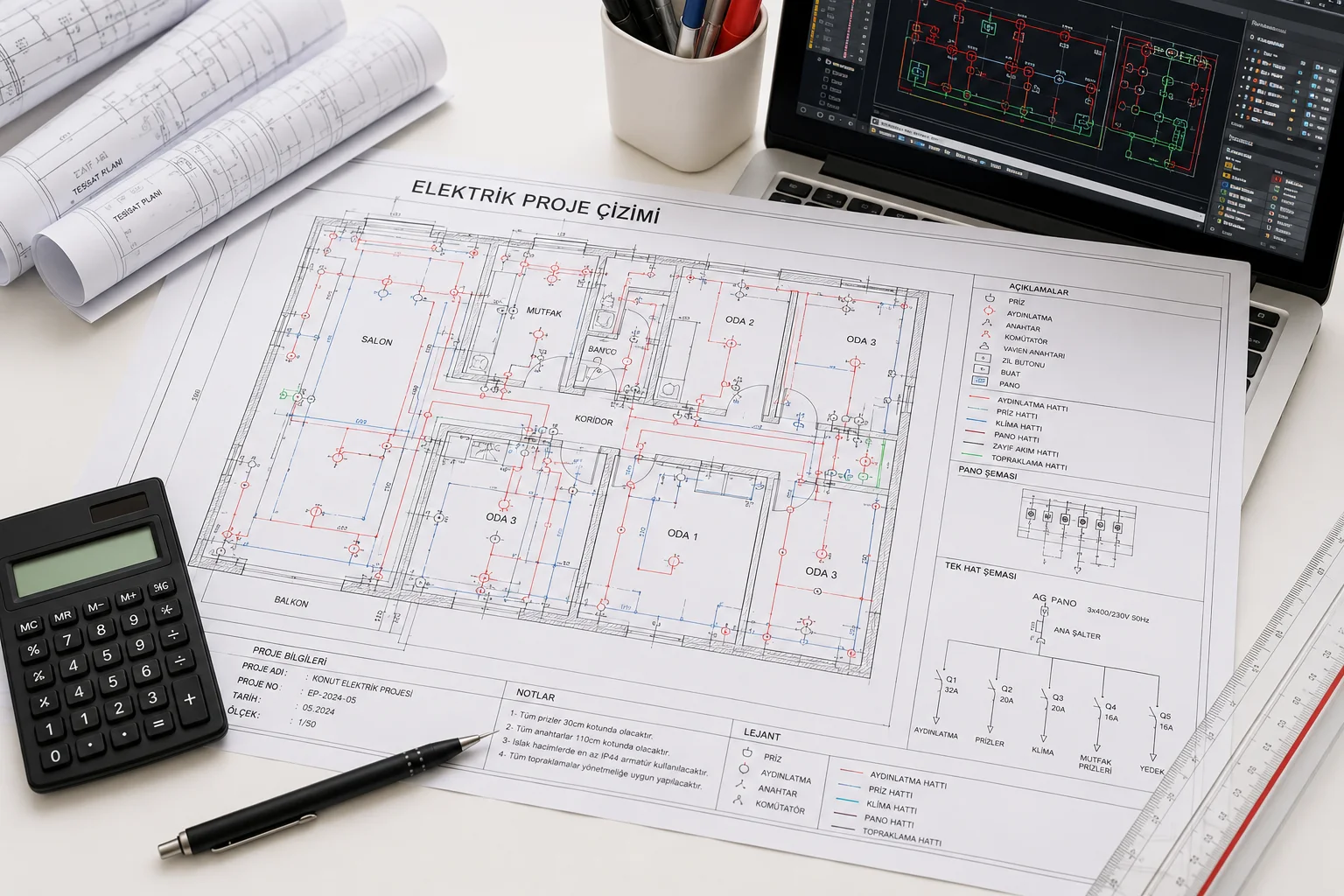

Elektrik Proje Çizimi

Elektrik proje çizimi, bir yapının elektrik tesisatının sahada nasıl uygulanacağını gösteren teknik paftaların hazırlanmasıdır. Aydınlatma, priz, kuvvet hatları, pano yerleşimi, tek hat şeması, topraklama, kaçak akım koruması, zayıf akım ve gerekli durumlarda makine besleme hatları bu çizim içinde planlanır.

Elektrik projesi yalnızca kağıt üzerinde çizilen bir plan değildir. Sahada kablonun nereden geçeceği, hangi panodan besleneceği, hangi sigorta grubuna bağlanacağı, cihaz yüklerinin nasıl dağıtılacağı ve ileride eklenebilecek elektrik yüklerinin tesisatı zorlayıp zorlamayacağı düşünülmelidir. Bu nedenle proje çizimi, elektrik tesisatının düzenli ve kontrollü kurulması için önemli bir adımdır.

Elektrik projesinin genel kapsamı için elektrik projesi sayfası kullanılabilir. Bu sayfa ise özellikle çizim, pafta hazırlama, tek hat şeması, AutoCAD elektrik proje çizimi, elektrik tesisat proje çizimi ve proje çizim fiyatları niyetine odaklanır.

Elektrik proje çizimi hangi işler için yapılır?

Elektrik proje çizimi; yeni bina, konut, villa, ofis, mağaza, restoran, kafe, klinik, depo, atölye, fabrika, pano değişimi, tesisat tadilatı, güç artırımı ve iş yeri açılışı gibi birçok iş için hazırlanabilir. Yapının kullanım amacı değiştikçe proje içeriği de değişir. Bir konut projesi ile üretim makinesi bulunan atölye projesi aynı şekilde hazırlanmaz.

Elektrik tesisat proje çizimi

Elektrik tesisat proje çiziminde aydınlatma, priz, anahtar, pano, kolon hattı, kuvvet hattı, topraklama ve koruma elemanları gösterilir. Projede yer alan bilgiler, sahada kablo çekimi ve pano bağlantısı yapılırken uygulayıcıya yol gösterir. Mevcut tesisat yenilenecekse eski hatlar, pano durumu ve yeni ihtiyaçlar birlikte incelenir.

AutoCAD elektrik proje çizimi

AutoCAD elektrik proje çizimi, elektrik paftalarının dijital ortamda hazırlanmasıdır. Mimari plan üzerine aydınlatma, priz, pano, zayıf akım, yangın alarmı, kamera, data hattı ve kuvvet noktaları işlenebilir. Çizim dosyalarının düzenli hazırlanması, uygulama sırasında karışıklığı azaltır ve ileride yapılacak tadilatlarda tesisatın daha kolay okunmasını sağlar.

Tek hat şeması çizimi

Tek hat şeması, elektrik panosu ve besleme yapısını sade şekilde gösteren önemli çizimlerden biridir. Ana besleme, sayaç, ana şalter, kaçak akım koruması, sigorta grupları, pano çıkışları ve önemli yükler bu şemada gösterilir. İş yeri, fabrika, atölye ve güç artırımı işlerinde tek hat şeması daha da önemli hale gelir.

Pano proje çizimi

Pano proje çiziminde pano içindeki şalter, sigorta, kontaktör, röle, kaçak akım koruması, kompanzasyon elemanları, klemensler ve çıkış grupları planlanır. Pano imalatı yapılacaksa pano imalatı sayfası ile proje çizimi birlikte düşünülmelidir. Özellikle fabrika, atölye ve makine besleme hatlarında pano çizimi sahadaki işin kalitesini doğrudan etkiler.

Güç artırımı için elektrik proje çizimi

Mevcut abonelik gücü yetersiz kaldığında güç artırımı için elektrik proje çizimi gerekebilir. Klima, elektrikli araç şarj cihazı, hidrofor, kompresör, fırın, kaynak makinesi veya üretim makinesi gibi ek yükler mevcut tesisatı zorlayabilir. Bu durumda pano, ana besleme, kablo kesiti ve yük dağılımı proje üzerinde incelenmelidir.

İş yeri elektrik proje çizimi

İş yeri elektrik proje çiziminde aydınlatma, priz, kasa, bilgisayar, klima, kamera, yangın alarmı, data hattı, zayıf akım ve pano dağılımı birlikte ele alınır. Mağaza, ofis, restoran, klinik ve depo gibi yerlerde kullanım alışkanlığına göre priz sayısı, aydınlatma grubu ve cihaz beslemeleri doğru yerleştirilmelidir.

Fabrika ve atölye elektrik proje çizimi

Fabrika ve atölyelerde elektrik proje çizimi daha teknik hazırlanır. Makine besleme hatları, motor yükleri, kompresör, kaynak makinesi, CNC, aydınlatma, pano dağılımı, kompanzasyon ve topraklama birlikte düşünülür. Bu alanlarda endüstriyel elektrik ve kompanzasyon panosu sayfaları proje çizimiyle doğal bağlantı kurar.

Aydınlatma, priz ve zayıf akım proje çizimi

Elektrik proje çiziminde yalnızca enerji hatları değil, zayıf akım sistemleri de yer alabilir. Kamera, yangın alarmı, data, telefon, kartlı geçiş, diafon ve benzeri sistemler yapının ihtiyacına göre proje üzerinde gösterilir. Bu nedenle kamera sistemleri ve yangın alarm sistemleri tarafı proje çiziminde dikkate alınabilir.

Elektrik proje çizim fiyatları neye göre değişir?

Elektrik proje çizim fiyatları; yapının türüne, metrekareye, pafta sayısına, mevcut mimari plan durumuna, güç ihtiyacına, pano sayısına, zayıf akım hatlarına, yangın alarmı ve kamera gibi sistemlerin dahil olup olmamasına göre değişir. Konut, mağaza, fabrika ve atölye projeleri aynı iş yüküne sahip değildir.

Proje çizimi için hangi bilgiler gerekir?

Elektrik proje çizimi için yapı tipi, mimari plan, mevcut pano fotoğrafı, istenen cihaz yükleri, kullanım amacı, mevcut abonelik gücü, varsa eski proje dosyası ve özel sistem ihtiyaçları paylaşılmalıdır. Klima, elektrikli araç şarj cihazı veya üretim makinesi gibi yüksek güçlü cihazlar varsa bunlar baştan belirtilmelidir.

Elektrik proje çizimi için ön bilgi almak isteyen kullanıcılar yapı tipi, alan planı, pano fotoğrafı, cihaz listesi ve kullanım amacını paylaşabilir. Hızlı iletişim için elektrik arıza telefon sayfası kullanılabilir.
